Service kerusakan tv LCD gambar bergaris-garis vertical ( FLICKER )
Tv LCD LG32LH20R kadang timbul garis-garis vertical dan kadang normal.
Kerusakan panel lcd semacam ini merupakan salah satu kerusakan yang sering dialami.
Walaupun dalam bentuk atau posisi yang berbeda,misalnya sebagian atau sepertiga dari panel namun sumber kerusakan masih hampir sama.
Kita bisa mencoba untuk memodifikasi source tegangan yang mensupply bagian rownya,(output tegangan Ic scan MAX 17108 )agar suplai tegangan bisa mendekati normal,karena kita tahu bahwa panel semacam ini tidak memiliki FPC untuk Raw drivernya(scan driver).
Kita mulai beberapa tahap berikut ini:
1.Sebelumya bongkar seluruh casing panel untuk memastikan bahwa tidak ada jalur FPC (column) yang terbakar.
2.Cek semua tegangan output Ic power Tcon koreksi bila ada yang kurang dari semua system tegangan.
3.Biasanya permasalahan muncul di sini,di IC scan Driver MAX17108.
Semua tegangan normal,namun disaat flickernya muncul,maka level tegangan output di pin 13-22 mengalami penurunan,tetapi masih tetap konstan di output Ic power (24V)
4.Coba putuskan jalur pin out 21 yang menuju ke FPC/panel,dan ukur kembali tegangannya dalam kondisi tanpa beban tersebut(tv on),biasanya akan konstan pin 21(+/_24v).5.Ada dua alternatif/option disini bisa icnya yang rusak(ganti),atau memang panelnya yang rusak.

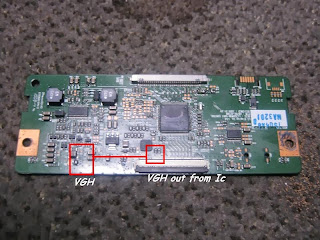

6.Kalau panelnya yang rusak kita bisa melakukan jumper langsung antara tegangan out IC power dengan jalur in di FPC/panel yang kita putus tadi,jumper dengan r 10 ohm sebagai couple/pengaman.
7.Coba dulu sebentar,dan amati,bila tidak ada jalur di FPC yang terbakar,dan seluruh ic di Tcon dalam suhu yang normal berarti berhasil.Tetapi ada kemungkinan setellah modifikasi ini ada jalur FPC yang terbakar,artinya panelnya memang sudah parah(gagal).
Semoga bermanfaat.
