Kerusakan tv LCD gambar blur,berbayang,distorsi


Service tv Lcd Bagian kerusakan Tcon/logic


Kerusakan yang diakibatkan dari Tcon rusak seperti,gambar blur/klise,pause/berhenti,berbayang,kurang terang atau low contrast,blank, dsb.


Jasa service tv segala merek dan type
Kerusakan seperti ini biasnya diakibatkan karena Ic gamma atau ic powersupply Tconnya bermasalah.
Untuk ic gamma yang biasa memakai AS15 atau AS19 sudah banyak beredar dipasaran.
Namun untuk IC powersupply untuk tv type lama atau type tertentu biasanya sulit didapat,karena memang agak jarang mengalami kerusakan.
Untuk beberapa type tertentu bisa dilakukan modifikasi,dengan cara menambahkan powersupply dari Tcon yang lain.
Disini perlu diperhatikan spesifikasi dari Ic yang akan dijadikan pengganti.

Spesialis service tv segala merek dan type ph.083899056788

Powersupply tambahan haruslah mempunyai tegangan kerja yang sama dengan Tcon aslinya,selain itu tegangan outputnya ,juga harus bisa memenuhi tegangan kerja dari Tcon aslinya.

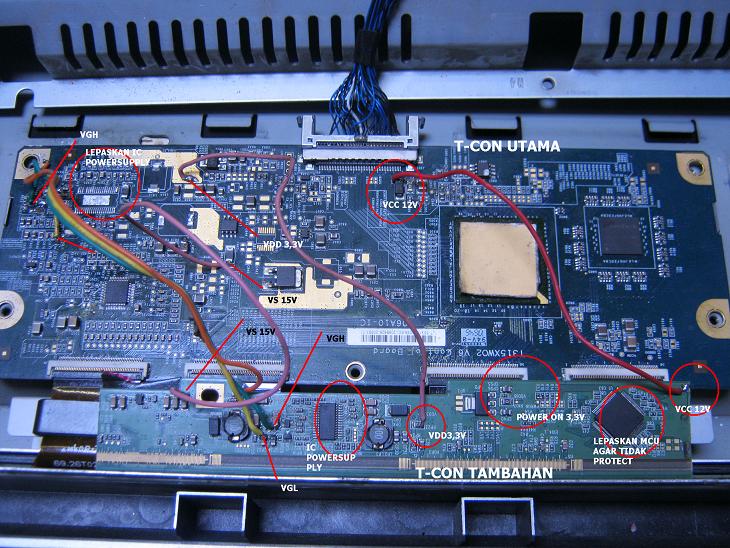

Sebagai contoh disini kita menggunakan Tcon asli dengan Ic Power supply BD8156EFV,dan yang akan digunkan untuk modifikasi kita dapat menggunakan Tcon dengan Ic power TPS65161,karena kedua jenis Tcon ini mempunyai kemiripan output tegangan VCC in, VS,VDD,Vgh,dan Vgl nya.
Untuk Tcon aslinya lepaskan Ic power supplynya yang rusak,sedangkan untuk Tcon tambahannya,lepaskan Ic controllernya,supaya tidak terjadi protect.

Spesialis service tv LCD,LED,Projection tv ,Ph.021-32000877 - 0838 99056788

Tinggal kita menyambungkan titik jumper tegangan dari Tcon tambahan ke Tcon aslinya.
Hati-hati jangan sampai salah menyambung,teliti kembali dengan seksama hasil penyambungan jangan sampai ada kesalahan.
Sambungkan juga power on dari Ic TPS65161 dengan teg 3,3v,dapat diambil dari ic reg.3,3v
Kemudian hasilnya dapat dicoba tanpa menyambungkan Tcon ke panel dahulu,dan memastikan semua titik tegangan bekerja dengan sempurna.
VCC in (+12v).
VGH +/- (+24v),Kekurangan/kehilangan tegangan ini menyebabkan gambar berbayang,gerak lambat ataupun agak gelap.
VGL +/- (-5,6V),Kehilangan tegangan ini menyebabkan gambar berhenti,kemudian layar blank dan motif garis vertikal.
VS  +/- (+15/18v)Kekurangan tegangan ini menyebabkan gambar gelap,low contrast
VDD 3,3v,untuk tegangan ic controller,tidak ada tegangan ini menyebabkan layar gelap/blank/Tcon tidak bekerja.
Setelah semua pengukuran tegangan normal,maka modul siap dicoba dihubungkan ke panel.
Semoga artikel ini bisa membantu,kalau ada kekuranganya bisa dikoreksi.
